飞秒瞬态吸收光谱仪(fs-TAS)
98.0%
好评率
部分论文致谢
项目简介
瞬态吸收光谱(TAS)是一种常见的超快激光泵浦-探测技术,是研究发光或者非辐射复合等过程中激发态的弛豫过程的有力工具。
{{moduleItem.modulename}}
结果展示

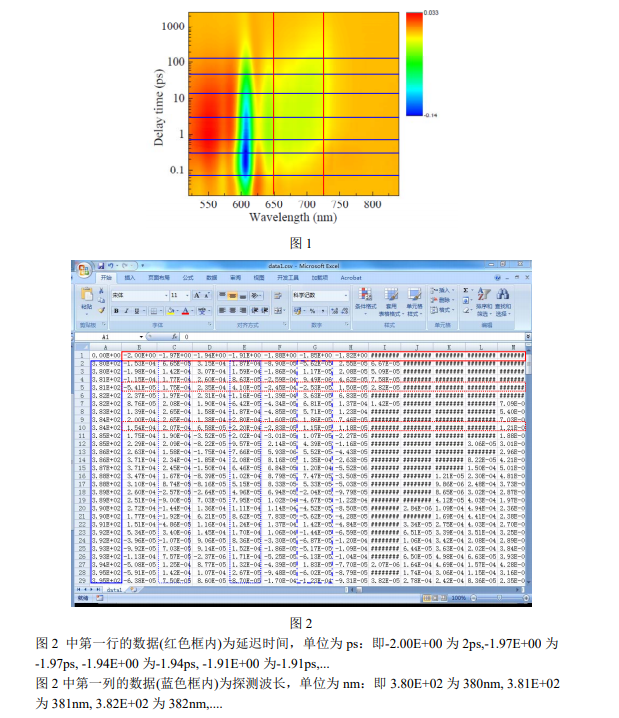

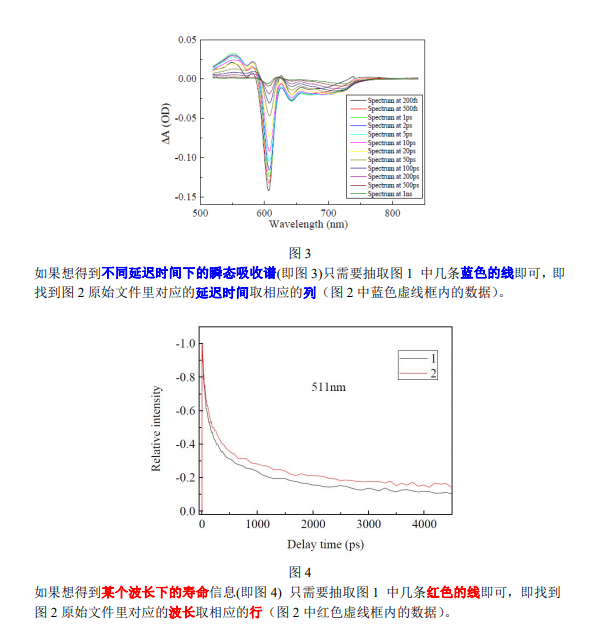

我们提供的原始数据,处理后可得到2.5维彩图。我们免费提供SX软件及操作说明。如果需要制作彩图,请下载:飞秒绘图教程
样品要求
1、粉末样品:①旋涂制样,旋涂在高透过的石英玻璃上面,一般淘宝都可以定做尺寸,2cm*2cm大小就行,厚度越薄越好。最好是均匀旋涂,拿远了看可以看到光的透过。②压片制样,将粉末在载玻片上压成薄薄的可透光的片,石英玻璃片大于1*1cm小于3*3cm,粉末压片要大于5*5mm。固定用两枚玻片上下夹住粉末压片,四角用环氧树脂粘一下。③可溶粉末可以制成均匀溶液。
2、块体样品:①薄膜以及涂层样品保证表面光滑平整,信号会更加稳定。②如果是单晶样品的话,需要贴在高透光石英玻璃上面,石英玻璃片大于1*1cm小于3*3cm,单晶样品大于3*3mm即可,用环氧树脂胶粘一角固定一下。
3、液体样品:液体样品测试需要用到需要装在光程1-2mm的比色皿。需要实验人员制样的可以分别寄送溶质和溶剂,给出建议配比,由实验人员根据信号强弱适当调整。不测试有毒,易燃,挥发的溶剂。最好是将样品提前配置好,寄送样品直接测试。液体要保证混合均匀,没有沉淀,透光性好。悬浮液不建议做液体测试,信号很差,悬浮液可以涂在石英片上烘干,作为涂层测试。
4、涂层和薄膜样品:建议多准备几个样品,浓度有差别的,实验人员根据信号好坏选择合适的样品。
常见问题
1. 激发波长用多少?
答:可根据紫外吸收谱或者参考文献来定,激发光的选择一般遵循以下几点:
1.激发光波长选择首先要考虑的是要避开吸收信号位置。比如吸收信号位置在500 nm-700 nm,那么在激发光波长就不要选择诸如300 nm-350 nm,因为他们的倍频信号为600-700 nm,会覆盖信号位置;
2.一般情况下,探测紫外区可选择300 nm 激发,可见区选择400 nm 激发,红外区选择800 nm的激发;
3.激发光波长既可以大于探测波段,也可以小于探测波段。我们一般选择小于探测波段。
2. 测试范围如何进行选择?
答:1,可以参考稳态吸收信号确定信号位置,以及探测光的探测波段来选择; 2,如果不确定位置,那么可参考类似材料的瞬态吸收信号选择探测波段; 3,关于信号强度,信号强度既跟样品的能态分布有关,也与样品浓度,激发光强度有关。因此,我们根据实际信号强度,综合调整参数。
